VAKUMLU CAM KALDIRICILAR

İSTENİLEN HER TÜRLÜ ÖZELLİK, AĞIRLIK ve EBATTA İMALAT YAPILABİLİR

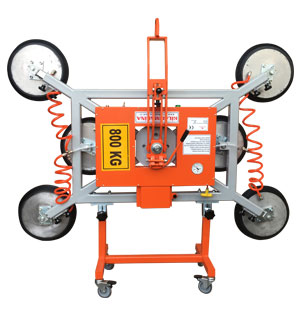

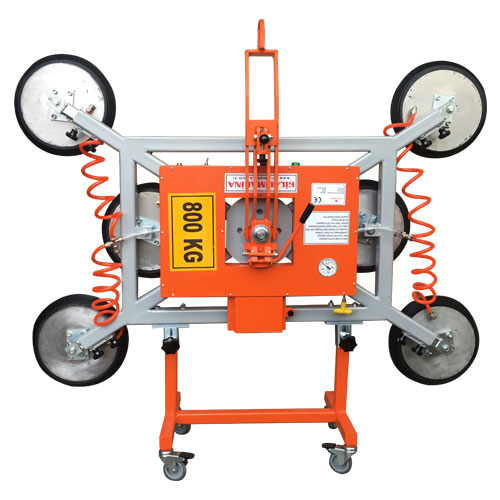

CVD-K 101

ÜRÜN BİLGİSİ

- 800 Kg Güvenli Kaldırma Ağırlığı
- 360 Derece Manuel Döndürme
- 90 Derece Manuel Yatırma
- Her 90 Derecede Otomatik Kilitleme
- 4 Adet Teleskopik Uzatma Kolu
- Görsel-İşitsel Düşük Vakum Alarmı
- Kontrol Makine Üzerinden

TEKNİK TABLO

Makine Ebadı;
Kollar Kapalı Vaziyette :1.200 X 1.650 mm
Kollar Açık Vaziyette :2.000 X 2.600 mm
Vantuz Çapı :330 mm
Makine Ağırlığı :107 Kg
Makine Derinliği :300 mm
Batarya :12 V 9A
Vantuz Adedi :6
Maksimum Yük Kapasitesi:2 Vantuz İle 265 Kg
6 Vantuz İle 800 Kg
12 Volt İki Adet Vakum Pompası

Yağmurda Kullanıma Uygun Değildir
Yüksek Rüzgarlı Havalarda Kullanmayınız(+30 km/s)

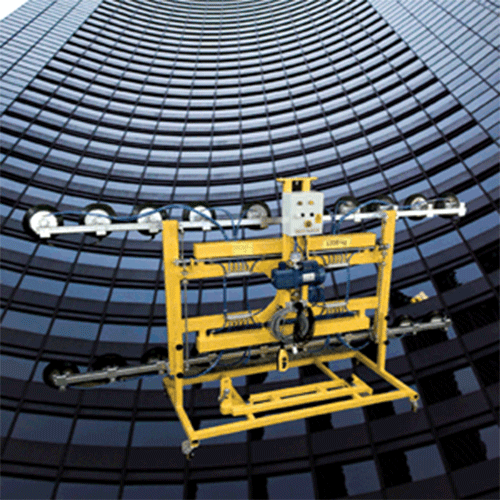

CVB 101

ÜRÜN BİLGİSİ

Bombeli Camlar İçin
Güvenli Taşıma Kapasitesi :1.200 KG
Dikey Olarak Manuel 360° derece Dönme kabiliyeti.
Her 45 derece Açıda Durdurma Yeteneği.
220V vakum pompası
Görsel ve İşitsel Düşük Vakum Alarmı.
İstenilen Bombe Ölçüsüne Göre Ayarlanabilen
Vantuzlar.
Yağmurda Kullanıma Uygun Değildir

TEKNİK TABLO

Vakum Sistemi : 1 adet vakum pompası
Vantuz Tipi ve Ebadı :240 mm çapında körüklü vantuz
Vantuz Adedi : İki ayrı kol üzerinde 20 adet
Taşıma Kapasitesi : Dikey 1.200 KG
Makine Ağırlığı : Yaklaşık 420 KG
Makinenin Derinliği : Yaklaşık 500mm
Enerji Kaynağı : 220 volt
Kumanda : Pano Üstünden ve Kablolu Uzaktan Kumanda(radyo frekanslı kumanda opsiyonel)

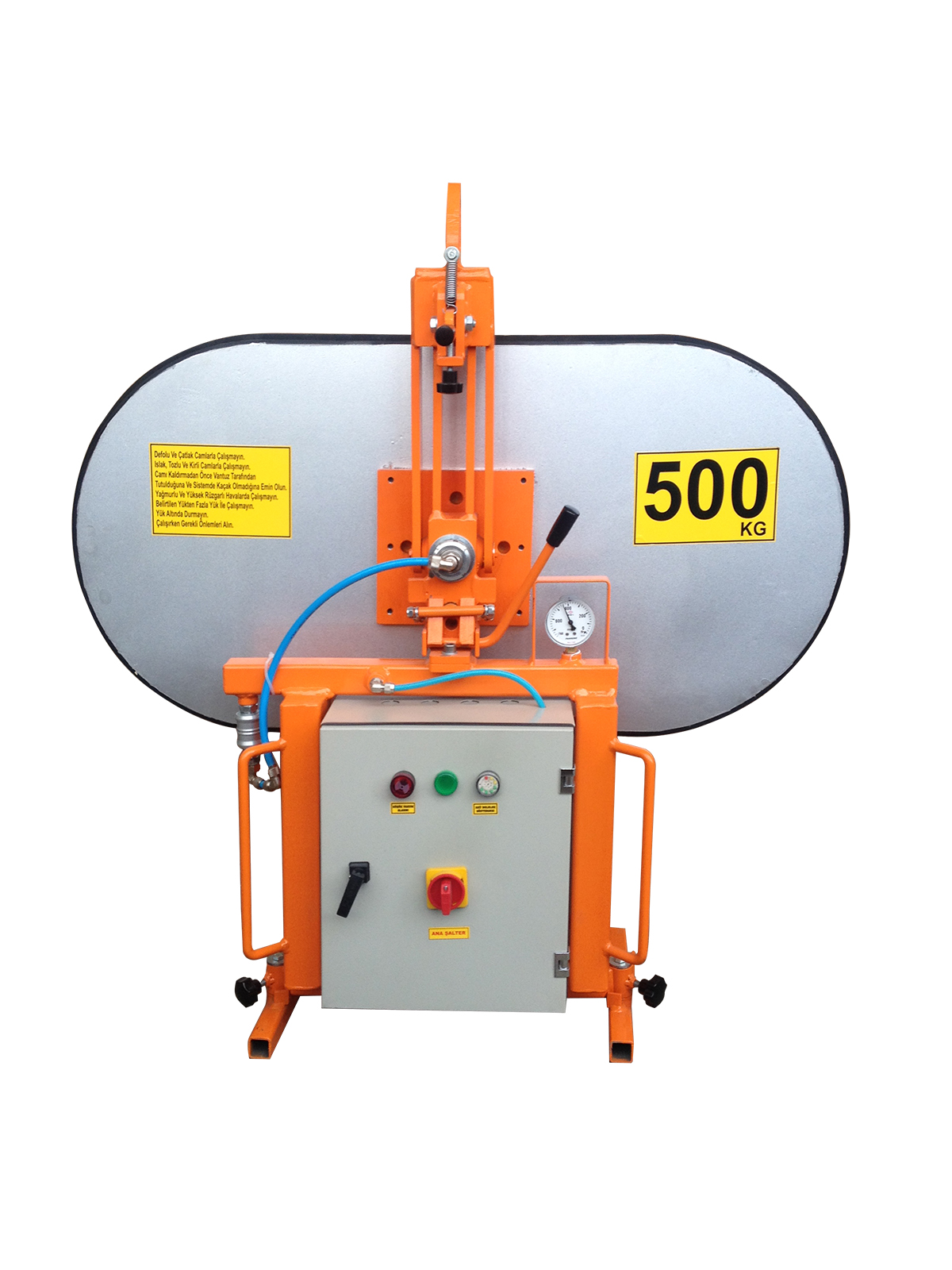

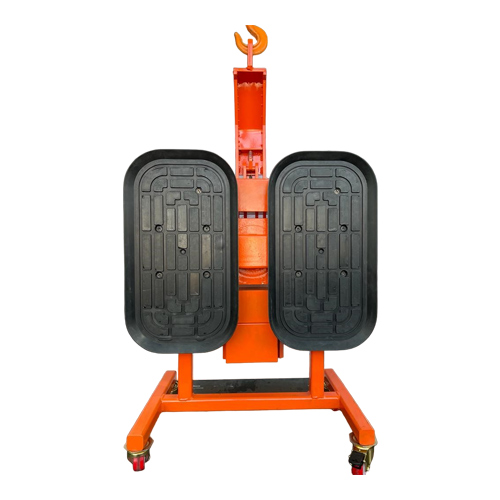

CVD-Y 101

ÜRÜN BİLGİSİ

Güvenli Taşıma Kapasitesi:500 KG
Dikey ve Yatay Taşıma Kabiliyeti
Dikey Manuel360° derece Dönme Yeteneği
Her 45 derece Açıda Durdurma Özelliği
Bakım Gerektirmeyen Vakum Pompası
İster Makine Üzerinde İstenildiğinde İse
Kolaylıkla Yerinden Alınarak Şarj Edilebilen 12 v Batarya
Görsel ve İşitsel Düşük Vakum Alarmı
Yağmurda Kullanıma Uygun Değildir

TEKNİK TABLO

Vakum Sistemi : 12v 1 adet vakum pompası
Vantuz Tipi ve Ebadı : 500x1000 mm oval 316.462mm2 vantuz alanı
Vantuz Adedi : 1 adet Büyük OvalTek Parça Ana Gövde
Taşıma Kapasitesi : Dikey 500 KG
Makine Toplam Ağırlığı : Yaklaşık 54 KG
Makinenin Derinliği : Yaklaşık 220 mm
Enerji Kaynağı : 12v Bataryalı,Batarya 220v Şarjlı
Kumanda : Pano Üzerinden Kumandalı

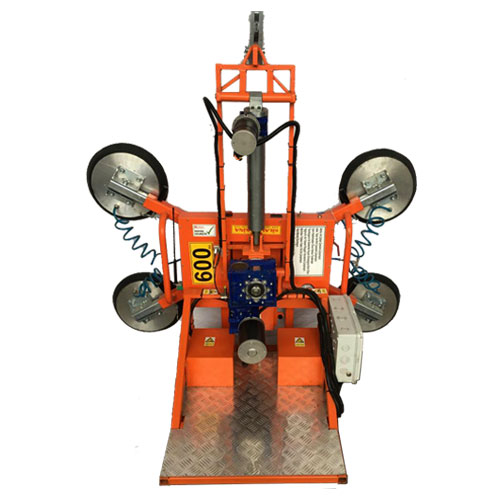

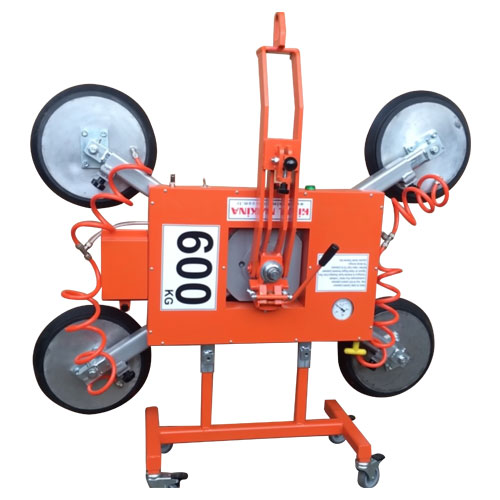

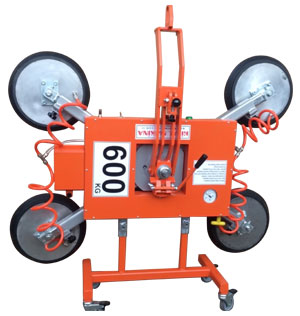

CVD-YK 101

ÜRÜN BİLGİSİ

- 600 Kg Güvenli Kaldırma Ağırlığı
- 360 Derece Manuel Döndürme
- 90 Derece Manuel Yatırma
- Her Doksan Derecede Otomatik Kilitleme
- 4 Adet Teleskopik Uzatma Kolu
- Görsel-İşitsel Düşük Vakum Alarmı
- Kontrol Makine Üzerinden

TEKNİK TABLO

Makine Ebadı;
Kollar Kapalı Vaziyette :1.000 X 1.350 mm
Kollar Açık Vaziyette :1.450 X 2.005 mm
Vantuz Çapı :330 mm
Makine Ağırlığı :85 Kg
Makine Derinliği :300 mm
Batarya :12 V 9 A
Vantuz Adedi : 5
12 V İki Adet Vakum Pompası

Yağmurda Kullanıma Uygun Değildir
Yüksek Rüzgarlı Havalarda Kullanmayınız (+30 km/s)

CVK - 109 CEPHE CAM VANTUZU KOLLU

ÜRÜN BİLGİSİ

Güvenli taşıma kapasitesi 1200 kg.
Camı Dikey olarak 360 derece döndürme kabiliyeti
Camı yere paralel 90 derece yatırabilme
Teleskopik vinç bumu
Vantuz konumlarını değiştirerek çok amaçlı kullanabilme
Bakım gerektirmeyen 12 volt vakum pompası
İşitsel ve görsel düşük vakum alarmı
Yağmurda kullanıma uygun değildir .

TEKNİK TABLO

Vakum sistemi : 12 volt batarya ile çalışabilme
Vantuz tipi ve ebadı : 330 mm. NBR
Taşıma kapasitesi : Vantuz adedi güvenli kaldırma 185 kg.
Enerji kaynağı : 12 volt batarya 220 volt şajlı
Kumanda : Makina üzerinden ( uzaktan kumanda opsiyonel )
Vantuz ebadı : 1200 mm.x 1200 mm. den konum değiştirerek jumboya dek
Makina ağırlığı : 140 kg.

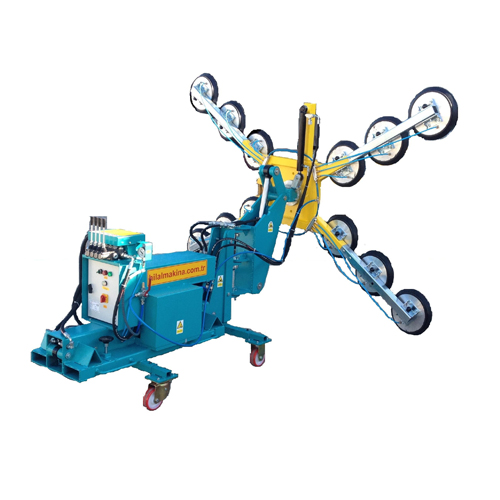

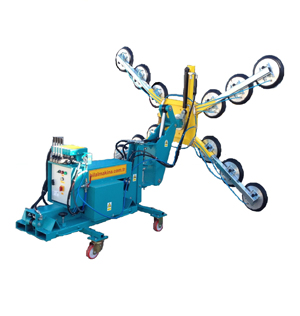

CVFA-11 FORKLİFT ADAPTÖRLÜ CAM VANTUZU

ÜRÜN BİLGİSİ

Vantuz Bölümü:
12 adet 330 mm çapında vantuzdan oluşur.
Taşıma kapasitesi 1.500 KG'dır.
Kolları çıkartıldığında merkezdeki 4 vantuzla 500 KG taşıyabilir.
24 V akü'ye bağlı vakum motoru ile çalışır.
Basınç sviciyle vakum düşmelerine mani olur.
Görsel ve işitsel alarmı vardır.
Akü doluluk göstergesi bulunur.
Kumanda pano üzerindendir.



TEKNİK TABLO

Hidrolik Hareket Bölümü:
4 adet hidrolik pistonla hareket eder.
Yukarı-Aşağı 90 derece hareketle dik olarak aldığı camı geriye yatırır.
Tutmuş olduğu camı 90 derece hareketle çevirebilir.
Makine kafa kısmını 45 derece hareketle Sağa-Sola çevirebilir.
Makine camı kendi içinden teleskopik olarak 50 cm İleri-Geri itip çekebilir.
Bu hareketleri 24 V aküye bağlı hidromotorla yapar.
Her hareketi yapmak için valfe bağlı 4 adet kumanda kolu vardır.
Makine kendi üzerinden bir operatör yardımıyla kumanda edilir.

CVD-Y 102

ÜRÜN BİLGİSİ

Güvenli Taşıma Kapasitesi:500 KG
Dikey ve Yatay Taşıma Kabiliyeti
Dikey Manuel 360° derece Dönme Yeteneği
Her 45 derece Açıda Durma Özelliği
Bakım Gerektirmeyen Vakum Pompası
İster Makine Üzerinde İstenildiğinde İse Kolaylıkla Yerinden Alınarak Şarj Edilebilen 12v Batarya Görsel ve İşitsel Düşük Vakum Alarmı
Yağmurda Kullanıma Uygun Değildir



TEKNİK TABLO

Vakum Sistemi : 12v 2 adet Vakum Pompası
Vantuz Tipi ve Ebadı : Ana Gövde 1000x500mm oval 316.462 mm2 vantuz alanı
Vantuz Adedi : 1 Adet Büyük Oval Tek Parça Ana Gövde
Taşıma Kapasitesi : Dikey 500 KG
Makine Toplam Ağırlığı : Yaklaşık 54 KG
Makinenin Derinliği : Yaklaşık 220 mm
Enerji Kaynağı : 12 volt Batarya,Batarya 220 volt şarjlı
Kumanda : Pano Üzerinden Kumandalı

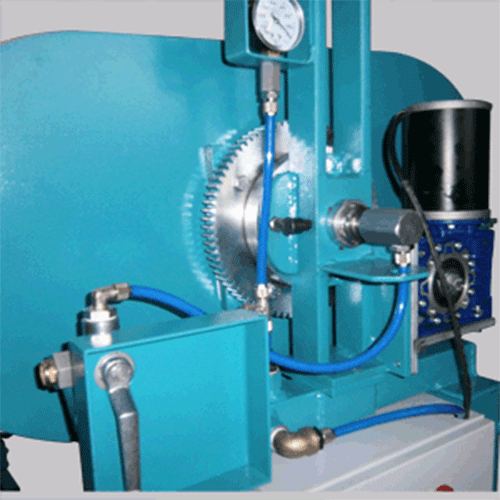

CVD-M 101

ÜRÜN BİLGİSİ

Güvenli Taşıma Kapasitesi:500 KG
Dikey Olarak Motorla 360° derece Dönme Kabiliyeti
İstenilen Derecede Durdurma Yeteneği
Bakım Gerektirmeyen Vakum Pompası
İster Makine Üzerinde İstenildiğinde ise kolaylıkla Yerinden Ayrılarak Şarj Edilebilen 12 v Batarya
Görsel ve İşitsel Düşük Vakum Alarmı
Yağmurda Kullanıma Uygun Değildir

TEKNİK TABLO

Vakum Sistemi : 12 v 2 adet vakum pompası
Vantuz Tipi ve Ebadı : 800x450mm oval 316.462 mm2 vantuz alanı
Vantuz Adedi : 1 adet Büyük Oval Tek Parça Ana Gövde
Taşıma Kapasitesi : Dikey 500 KG
Makine Toplam Ağırlığı : Yaklaşık 84KG
Makine Derinliği : Yaklaşık 320mm
Enerji Kaynağı : 12v Bataryalı,Batarya 220 volt şarjlı
Kumanda : Pano Üstünden Kumandalı

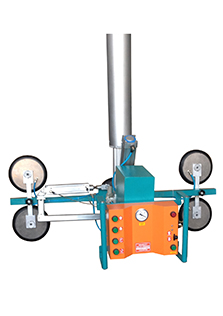

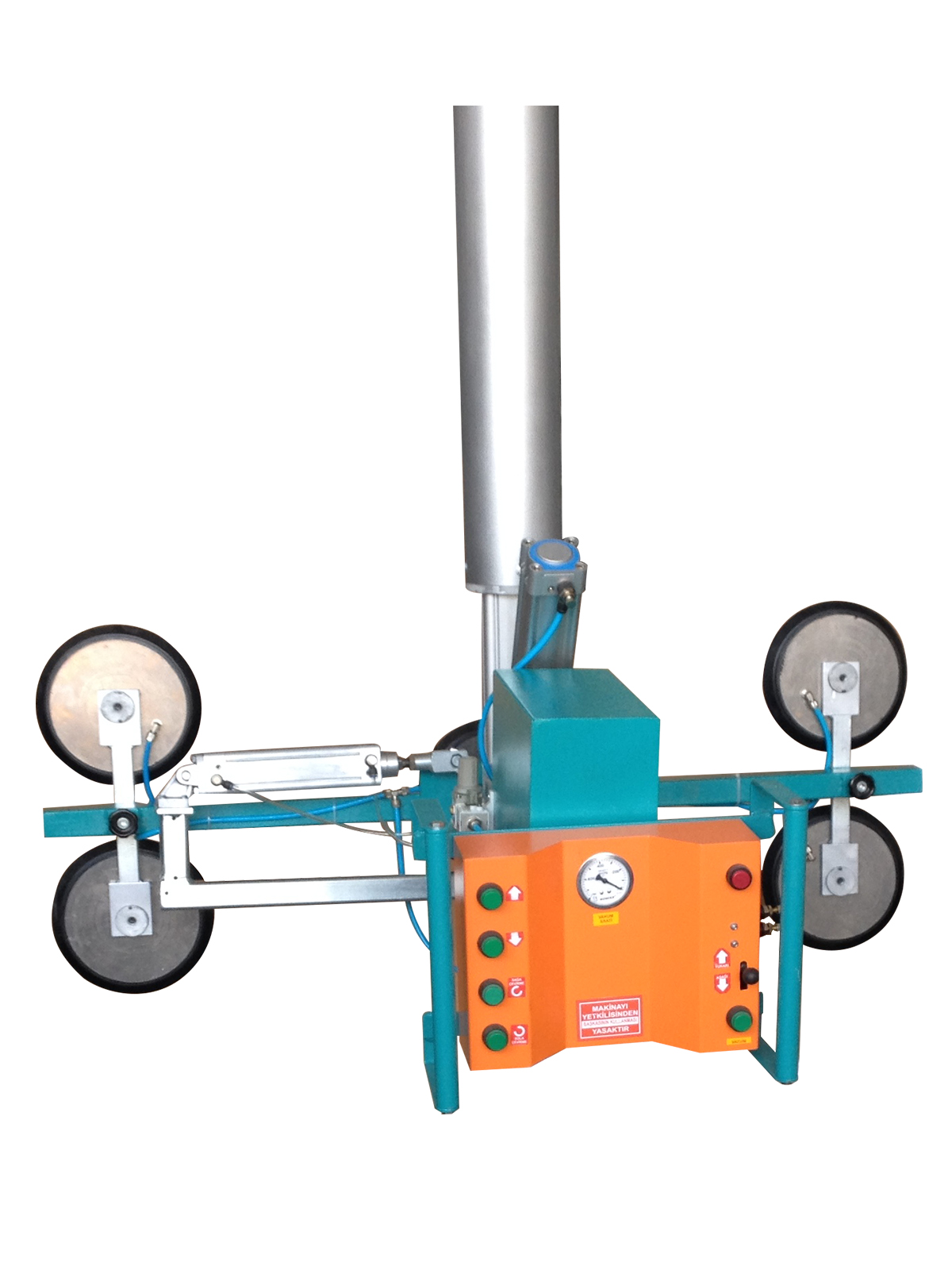

FCV-P 100 FABRİKA İÇİ (YIKAMA - RODAJ- BİZOTE - TEMPER) MAKİNALARI CAM BESLEME VANTUZU

ÜRÜN BİLGİSİ

350 KG kaldırma kapasitesi
Camı dikey olarak 90° derece Döndürebilme
Pnömatik Asansörlü (Sarsılmadan Kaldırma İndirme Sistemi)
Hava: Özel Hat İle Kolay Hareket Ettirebilme Özelliği Manuel
Elektrikten Bağımsız Pnömatik

TEKNİK TABLO

Vantuz Adedi: 4
Vakum Sistemi: Pnömatik Venturi System
Taşıma Kapasitesi: 350 KG
Makina Toplam Ağırlığı: 150 KG
Kumanda Makina Panosu Üzeri

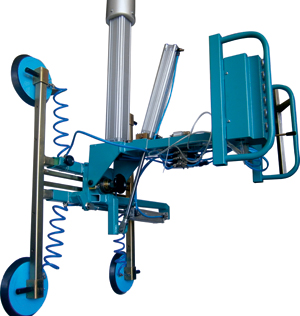

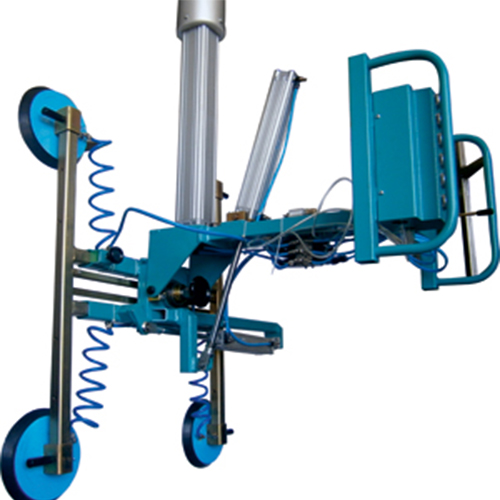

FCV-P 100 FABRİKA İÇİ (YIKAMA - RODAJ- BİZOTE - TEMPER) MAKİNALARI CAM BESLEME VANTUZU

ÜRÜN BİLGİSİ

Güvenli cam taşıma kapasitesi 200 kg.
Dikey olarak 90 derece dönme kabiliyeti
pnömatik asansörlü (sarsılmadan kaldırma indirme sistemi )
Havaii özel çift hat ile kolay hareket ettirebilme özelliği manuel
Yatay camı dikey dikey camı yatay pozisyona getirebilme
Uzayabilen teleskopik vantuz sistemi
Elektrik enerjisinden bağımsız pnömatik sistem

TEKNİK TABLO

Vantuz adedi: 4 Adet
Vakum sistemi: Pnömatik
Taşıma kapasitesi: 200 kg.
Makine toplam ağırlığı: 100 kg .
Enerji kaynağı: pnömatik
Kumanda: Makine panosu üzerinden

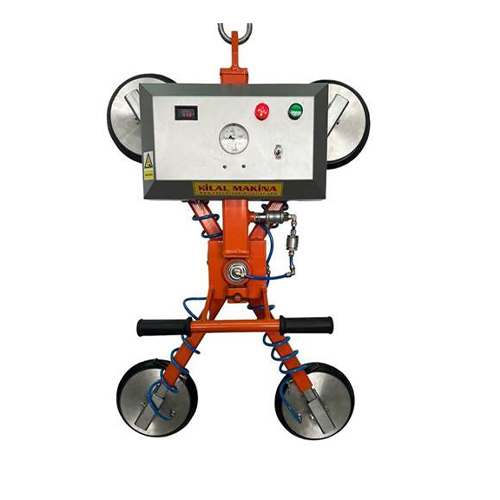

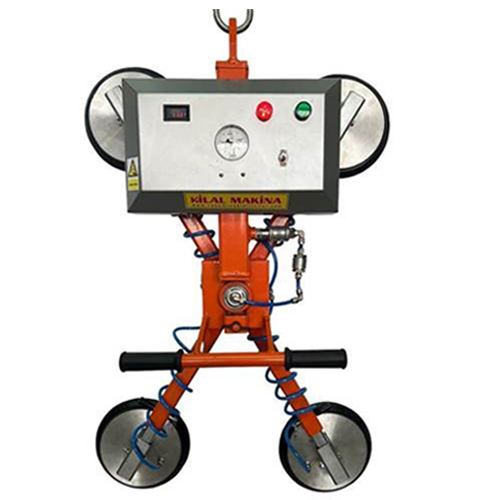

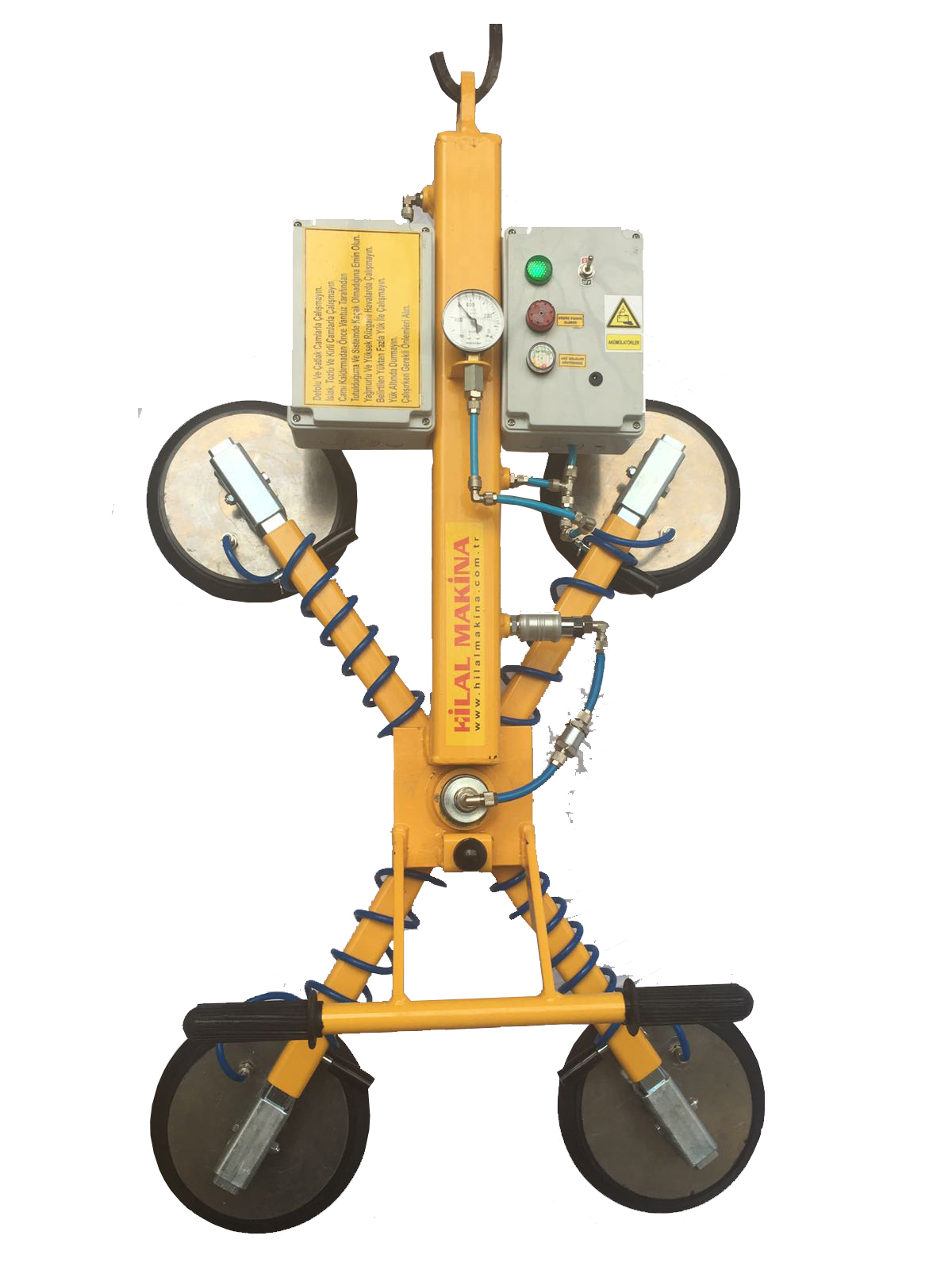

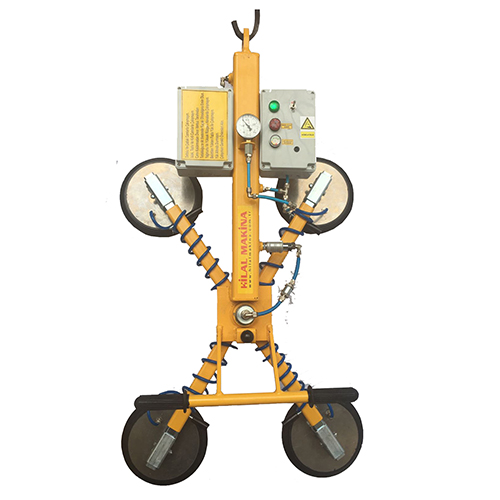

HPCV - 135 HAREKET TAHRİKLİ POMPALI CAM VANTUZU

ÜRÜN BİLGİSİ

Güvenli cam taşıma kapasitesi 300 kg.
Camı 365 derece manuel döndürme kabiliyeti
Uzayabilen teleskopik vantuz sistemi
Sesli düşük vakum ikazı



TEKNİK TABLO

Taşıma kapasitesi : 300 kg.
Vantuz adedi : 4 adet
Vakum sistemi : Hatrket tahrikli pompa
Makina ağırlığı : 30 kg.
Makina derinliği : 200 mm.
Enerji kaynağı : Hareket tahrikli
Kumanda : Manuel

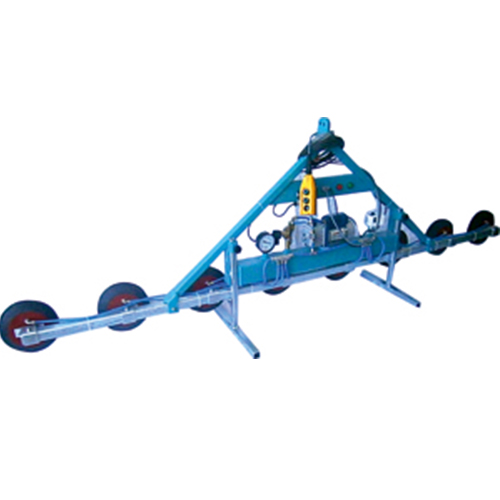

JCV -S 8 JUMBO CAM TAŞIMA VANTUZU

ÜRÜN BİLGİSİ

Güvenli cam taşıma kapasitesi 600 kg.
Vakumlama ve boşaltma lambaları
Uzaktan kumanda sistemi
Yağmurda kullanıma uygun değildir .

TEKNİK TABLO

Enerji kaynağı : 220 volt
Vakum sistemi : 1 adet yağlı vakum pompası
Vantuz adedi : Tek sıra 8 adet
Taşıma kapasitesi : 600 kg.
Makinenin derinliği : 300 mm.
Kumanda : Uzaktan kumanda radyo frekans opsiyonel

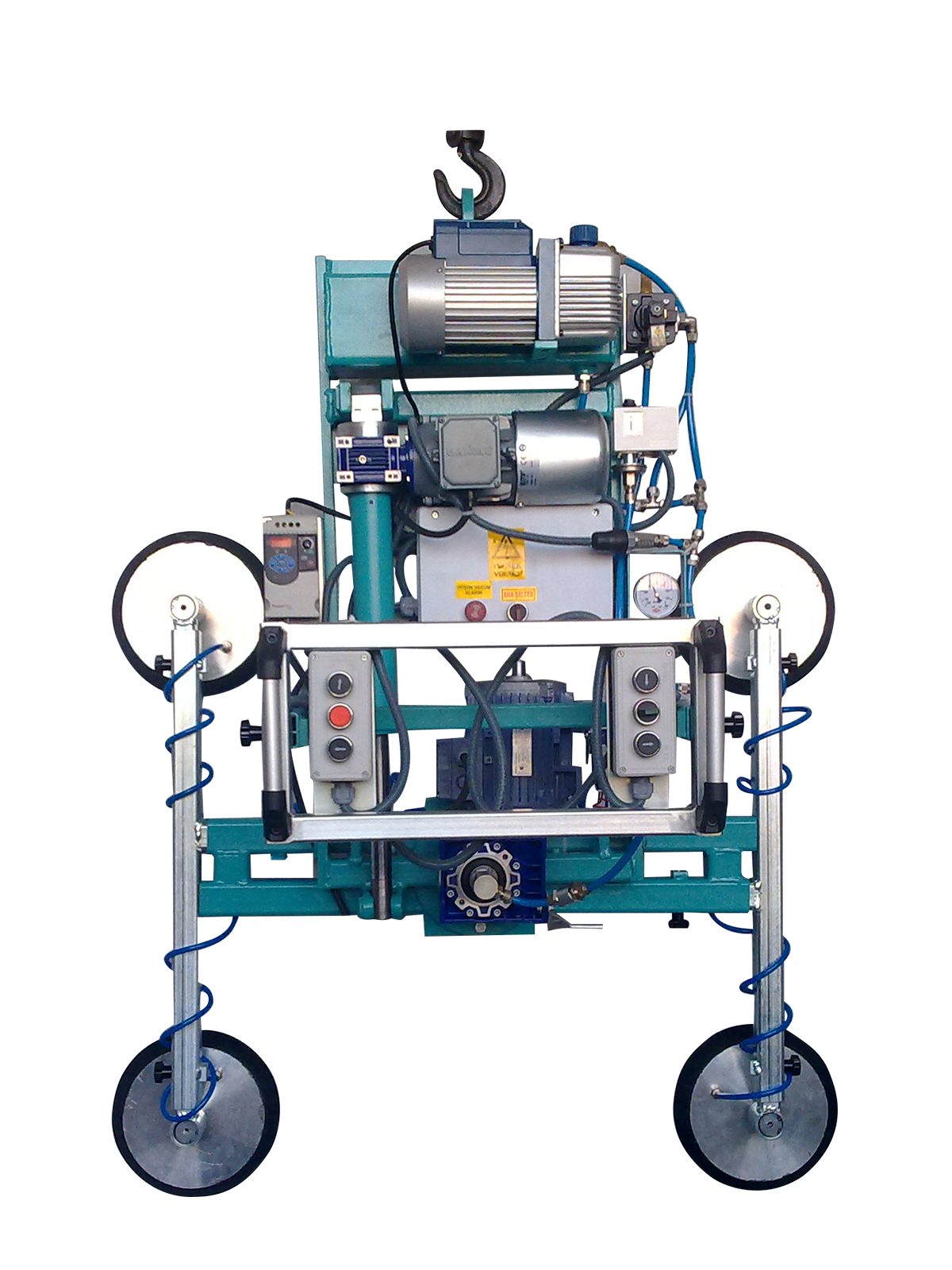

FCV-E 100 FABRİKA İÇİ ( YIKAMA - RODAJ- BİZOTE - TEMPER ) MAKİNALARI CAM BESLEME VANTUZU

ÜRÜN BİLGİSİ

-Güvenli cam kaldırma kapasitesi 300 KG
-Dikey olarak 360 derece dönme, istediğiniz açıda durma kabiliyeti
-Hassas olarak yataydan dikeye,dikeyden yataya getirme özelliği
-Uzayabilir teleskopik kollar

TEKNİK TABLO

Vantuz adedi : 4 adet 280 mm
Vakum sistemi : Yağlı 220 volt elektrik motoru(kuru motor opsiyonel)
Sesli ve ışıklı düşük vakum alarmı
Vantuz cam tutmaya hazır ışıklı ikazı
Vantuz cam montajına hazır ışıklı ikazı
Vakum göstergesi
Vakumostat
Makine ağırlığı :100 Kg.
Kumanda :Makine üzerinden

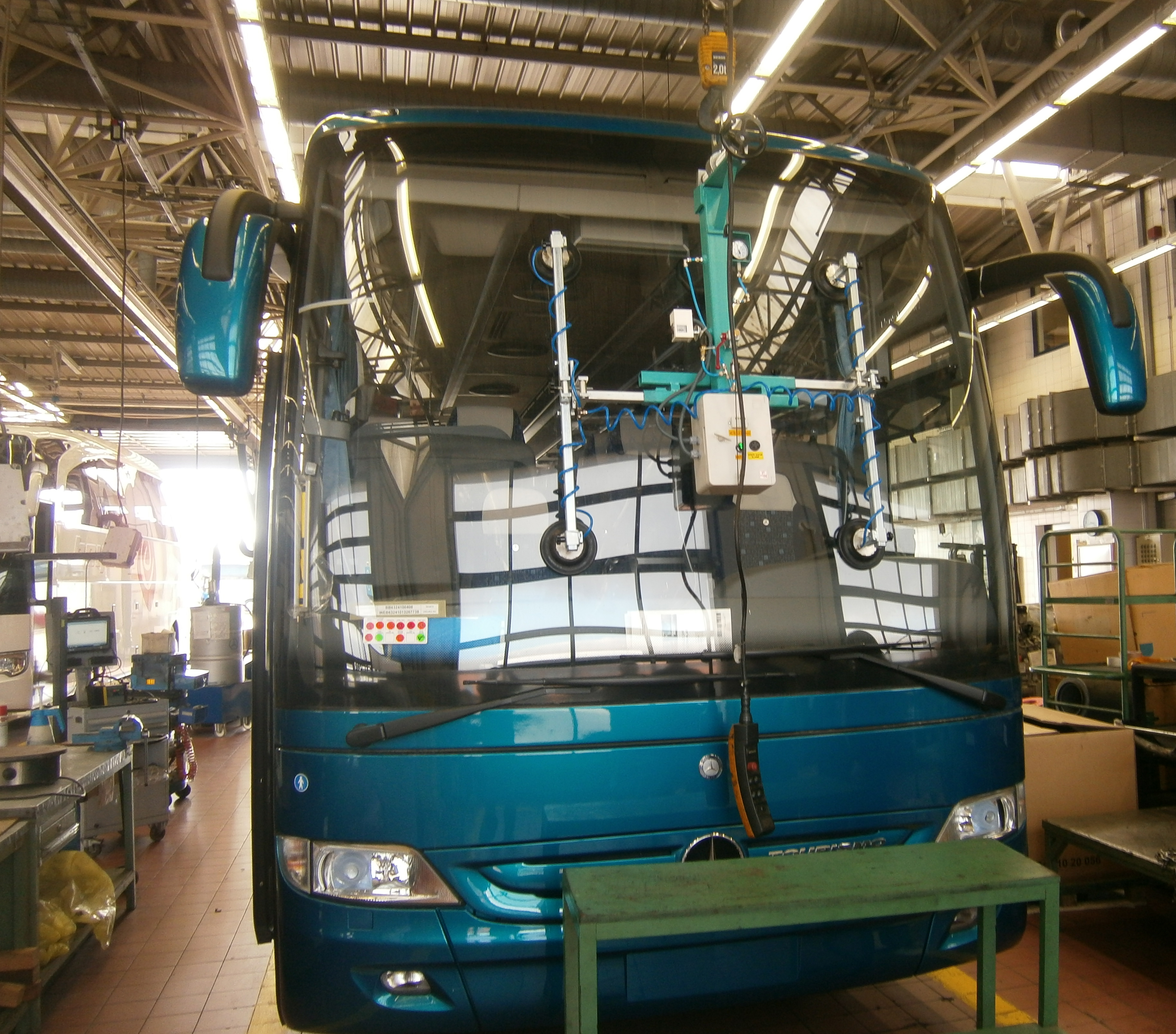

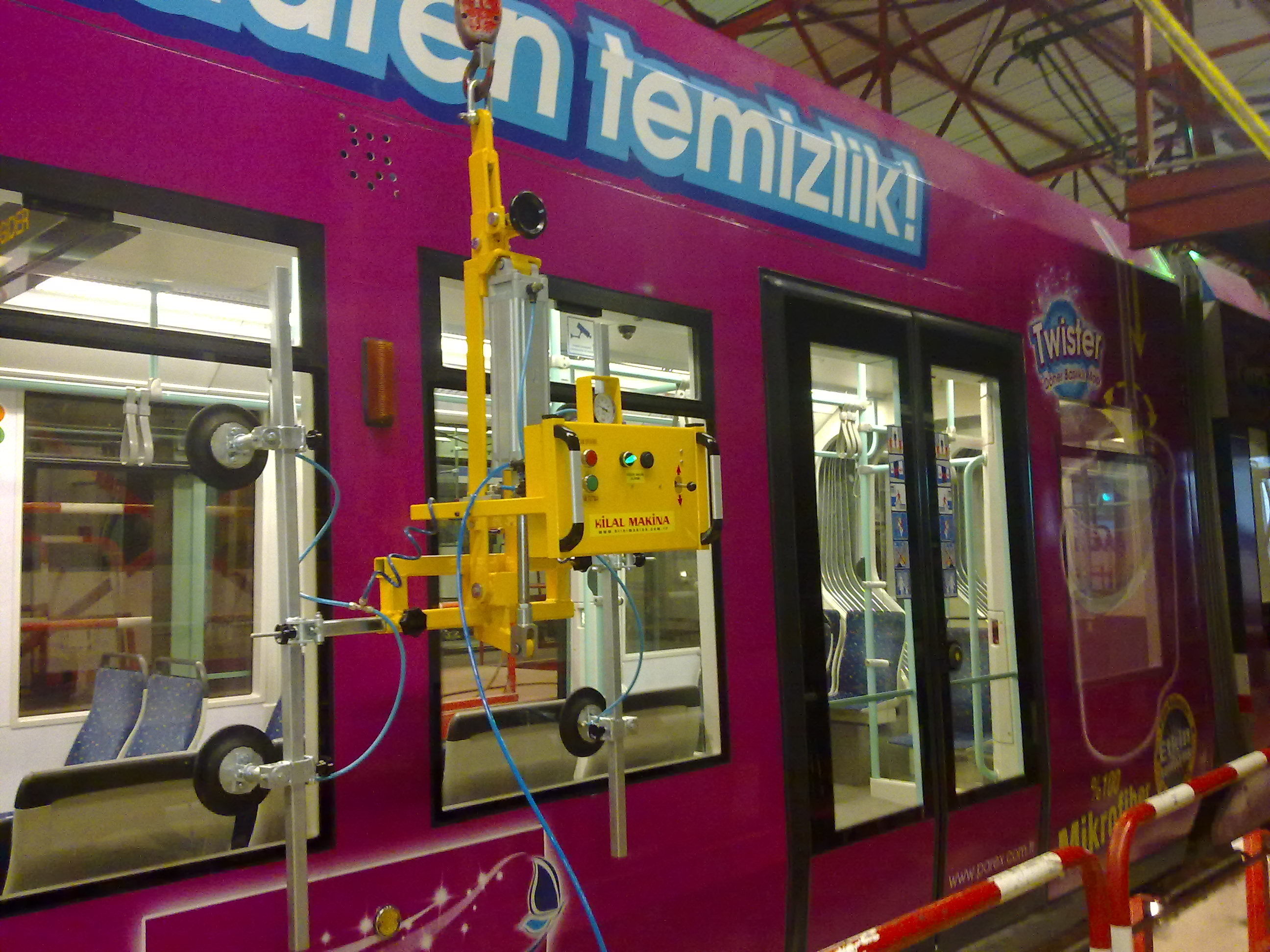

OCV-100 Otobüs,Tren ,TIR Camı Montaj Vantuzu

ÜRÜN BİLGİSİ

Güvenli cam kaldırma kapasitesi 200 kg
Düşey ağırlık noktası ayarlama vidasıyla vinçlerle rahat kullanım
Uzayabilen teleskopik kollar
Kollarda cam bombesini her türlü açıya kendi ayarlayabilen sistem
90 derece yataydan dikeye,dikeyden yataya getirebilme (opsiyonel)
90 derece veya 360 derece dönme hareketi motorlu veya manuel olarak (opsiyonel)

TEKNİK TABLO

220 volt elektrikli veya 12 volt bataryalı sistem
Vantuz adedi :4 adet
Kumanda pano üzerinden
Sesli ve ışıklı düşük vakum alarmı
Vantuz cam tutmaya hazır ışıklı ikazı
Vantuz cam montajına hazır ışıklı ikazı
Vakum göstergesi
Vakumostat
Makine ağırlığı 40 kg
Vinç sistemi dışında kullanım için tekerlekli montaj robotuna adapte edilebilir.

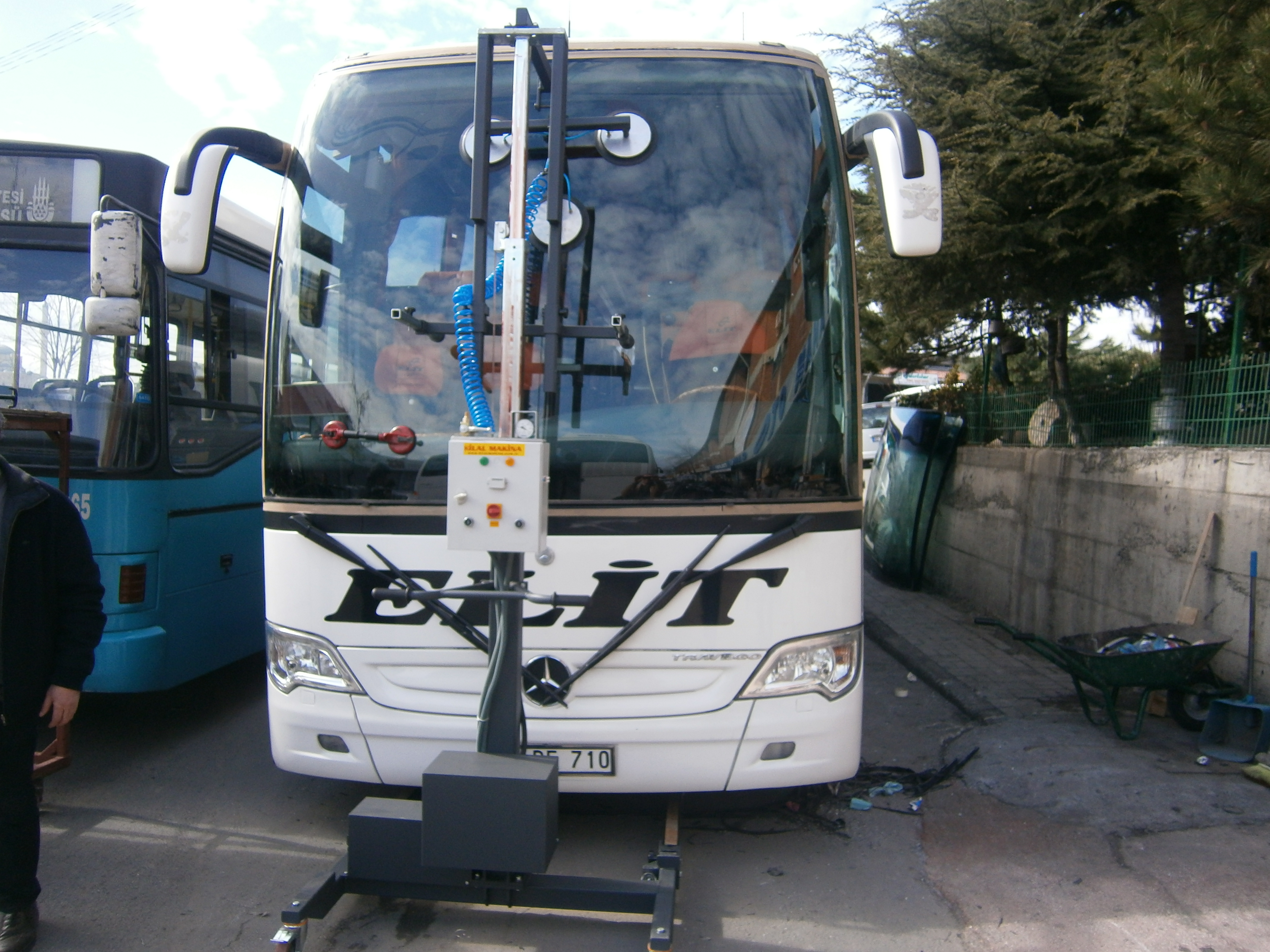

OCTM-01

OTOBÜS CAMI TAKMA MAKİNASI

- Bombeli ve düz camı vantuzlarla tutma sistemi

- Cam eğimi ni ve mesafesi ayar çubukları

- Basınç kaçaklarında otomatik devreye giren vakum sistemi
- Akülü çalışma sistemi
- Akü doluluk göstergesi



KALDIRMA VE TAŞIMA SİSTEMİ

- 130 Kg. kaldırma kapasitesi
- Teleskopik kaldırma mekanizması
- İstenilen yükseklikde hassasiyetle kaldırıp indirme
- Cam montajında sağa sola ayarlıyabilme manuel
- 360 derece dönebilen ve kilitlenebilen tekerlekler

ACV-200

ÜRÜN BİLGİSİ

ARABALI CAM KALDIRMA VE TAŞIMA VANTUZU

TEKNİK TABLO

200 Kg . Cam kaldırma ve taşıma
Bataryalı vakum sistemi
Düşük vakum alarmı
360 derece cam döndürebilme
360 derece dönebilen tekerlekler ile kolayca cam taşıyabilme
Dengeleme mekanizması ile güvenli cam taşıma
30 Derece yataydan cam alıp dikey veya 30 derece cam masasına yükleyebilme
